GreenFlow 1000

od myšlenky k ekologickému přečerpávání

Ekologie, úspora energií a snižování emisní stopy podnikání jsou bezesporu hnacím motorem dnešní doby.

V plynárenství, a to především u větších firem, již postupně dochází ke změně uvažování v jimi prováděných činnostech tak, aby nepoškozovaly životní prostředí.

Zemní plyn se však i dnes při odstávkách plynovodních sítí běžně vypouští do ovzduší, a tím napomáhá ke zvyšování skleníkových plynů v atmosféře.

Rostoucí poptávka po ekologickém řešení tradičních postupů nás v minulém roce přesvědčila, že nastala vhodná doba pro uvedení naší technologie mobilního kompresoru pro přečerpávání zemního plynu na tuzemský trh. Vývoj našeho prvního mobilního kompresoru na zemní plyn s označením GreenFlow 1000 trval dva roky. V průběhu jeho konstrukce jsme využili veškeré know-how, které naše společnost za svých 33 let podnikání v oboru energetiky získala.

Spolu s našimi partnery jsme vyvinuli autonomní systém přečerpávání zemního plynu, který se v případě neočekávané poruchy při přečerpávání sám uzavře, odtlakuje a bezpečně vypne celou technologii včetně uzavření sání a výtlaku potrubí zákazníka. Základem technologie je pístový kompresor s výkonem 110 kW, složený ze tří kompresních stupňů chlazených vzduchem. Zemní plyn je do technologie přiváděn tlakovými hadicemi o délce třiceti metrů, které jsou k distribuční síti připojeny přes rozdělovače s dálkově ovládanými armaturami s pneumatickými pohony. Plyn je dále veden přes filtr a separátor, který slouží k odstranění případných nečistot, prachu a vlhkosti v přečerpávaném plynu od zákazníka. Následně dochází ke kompresi na výstupní tlak, který je určen tlakem distribuční sítě, maximálně však do 30 barů. Stlačený zemní plyn dále prochází přes výstupní separátory vlhkosti a měřící řadu s ultrazvukovým průtokoměrem až do výstupních tlakových hadic, které ho kontinuálně dopravují do distribuční sítě plynovodu za plného provozu a tlaku.

Špičkový výkon kompresoru je až 1600 Nm3/hod zemního plynu, což odpovídá využitelnému výkonu zhruba 16,9 MW.

Naše technologie je schopna vyčerpat zemní plyn z odstavovaného potrubí až na zbytkovou tlakovou hladinu přibližně 1 bar, a to v závislosti na okolní teplotě. Při kompresi dochází k nárůstu teploty zemního plynu, který se musí na přání zákazníka před vpuštěním do distribuční sítě chladit na výstupní teplotu maximálně 50 °C. K tomuto účelu slouží dva velké axiální ventilátory o výkonu 4,5 kW, které vhánějí do prostoru kompresoru a vzduchového chladiče okolní vzduch.

Provoz kompresoru je plně autonomní s možností vzdáleného ovládání přes přenosný panel obsluhy. Veškeré úkony a zásahy do provozu zabezpečuje software vyvinutý speciálně pro tyto účely, který neustále hlídá hodnoty tlaků a teplot na sání i výtlaku a také funkčnost celého systému. Obsluha má možnost sledovat jak aktuální hodnoty přečerpávání, tak chronologický záznam v grafické nebo tabulkové verzi.

Bezpečnost celého systému zajišťují elektrické ochranné systémy hlídající veškeré provozní parametry, koncentrace zemního plynu v okolí kompresoru a také bezpečnostní mechanické prvky, jakými jsou pojistné ventily, odfuková potrubí a pneumaticky ovládané armatury s funkcí automatického uzavření v případě

výpadku el. napájení.

Mobilita a minimální prostorová náročnost byla jedním z klíčových parametrů našeho projektu již v rámci vlastního návrhu celého konceptu.

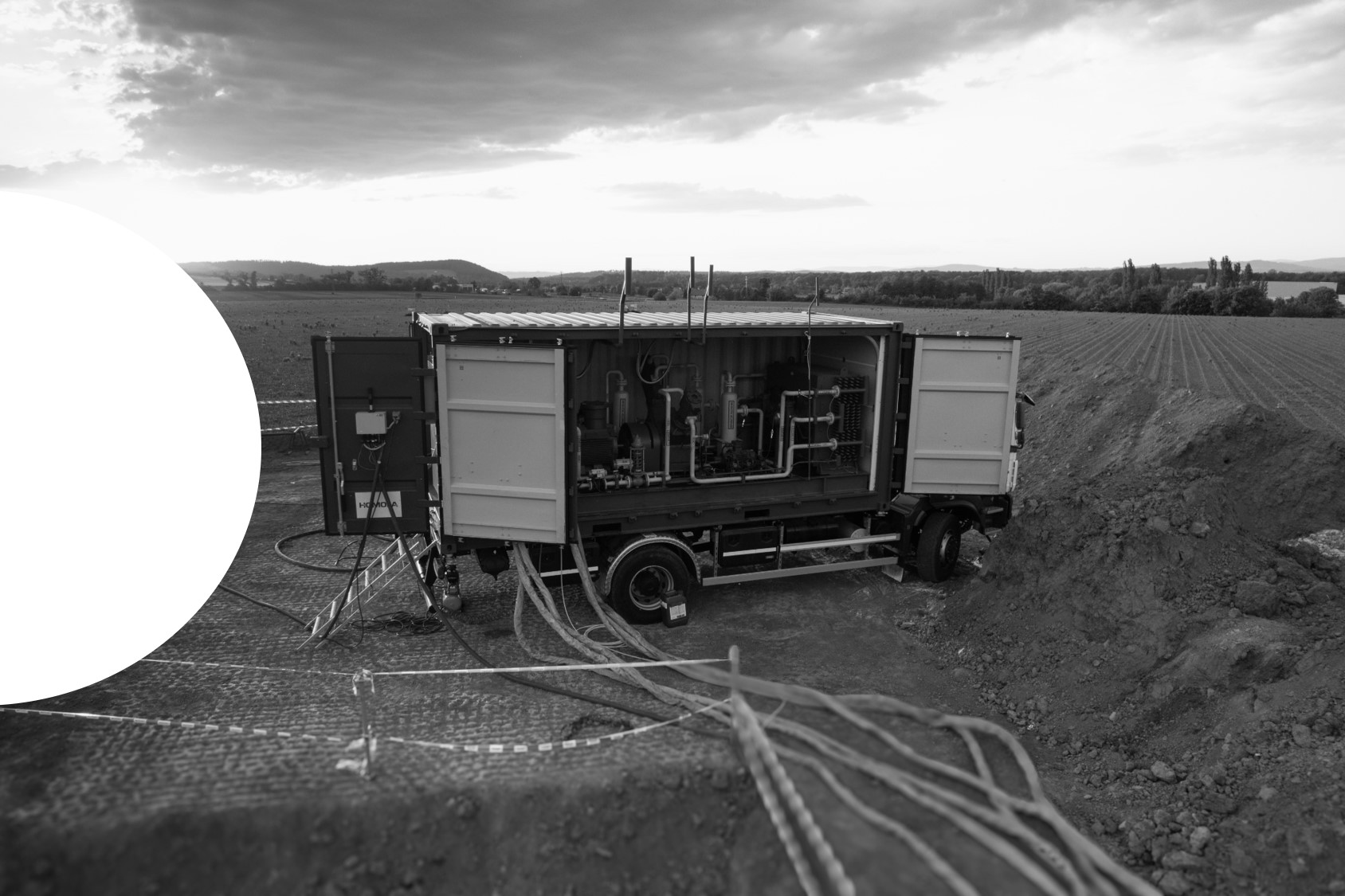

Kompaktní velikost celé sestavy umístěné na rám nákladního automobilu s pohonem 4×4 nám umožňuje přístup i do náročného a špatně přístupného terénu. Vývoj této technologie byl pro naši společnost v jistém smyslu zlomový. Od prvotní myšlenky až po sestavení a testování celé sestavy jsme napříč firmou spolupracovali s maximálním nasazením a získali jsme další motivaci pro realizaci dalších ekologicky

zaměřených projektů.

Ing. Tomáš Mazák, Ing. Michal Homola
